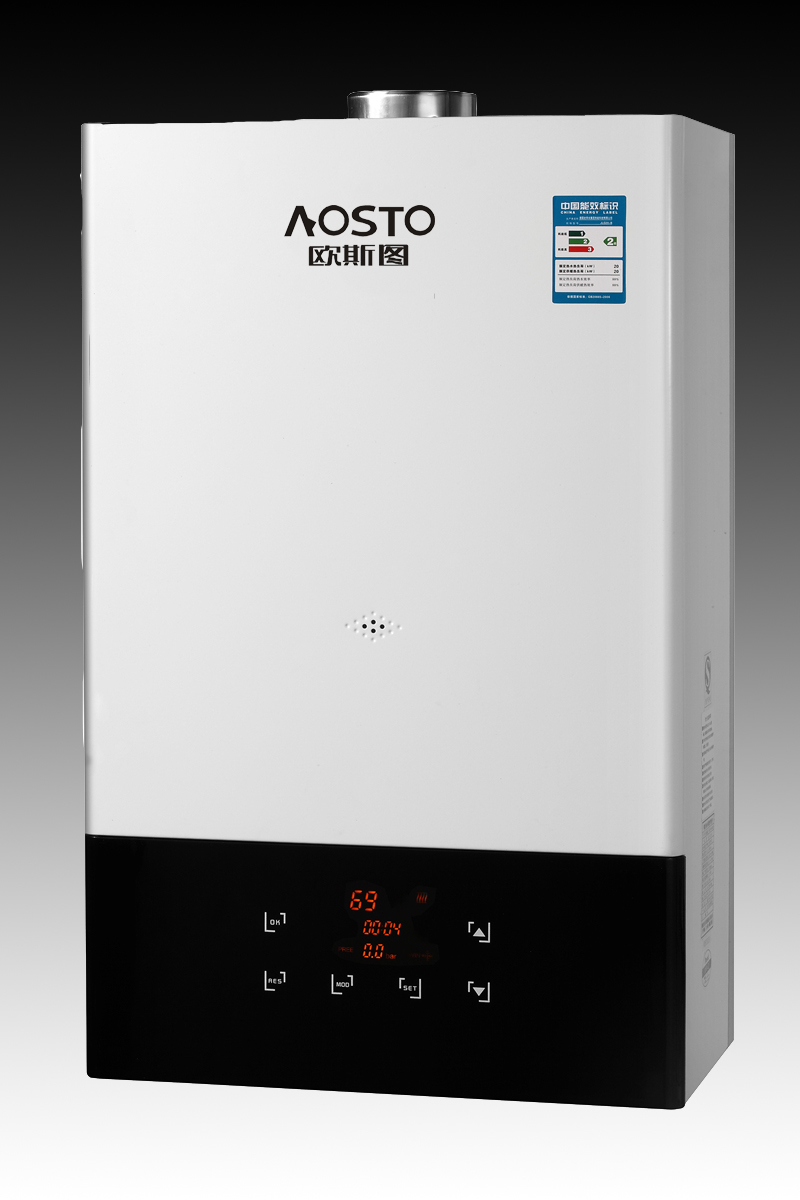

壁掛爐也即燃氣采暖熱水爐。是以水為熱傳媒，燃燒燃氣產生熱量，用于家庭采暖兼供生活熱水的裝置?？刹捎蒙崞?、地暖盤管和風機盤管等作為散熱末端；生活熱水可采用儲水式或者直接采用快速式。常被稱為壁掛爐、家用鍋爐、燃氣采暖爐、燃氣采暖熱水爐、壁掛式燃氣鍋爐等。
系統與結構
1、燃燒系統：負責燃氣安全穩定燃燒，釋放燃氣的化學能，空氣室、燃燒室、燃燒器、風機、煙道、風壓差管、風壓差開關；
2、換熱系統：負責熱交換，提高水溫。包括氣-水、水-水熱交換、主換熱器、板式換熱器、采暖NTC、衛浴NTC、極限溫度開關；
3、水路動力及安全系統：負責提供水流動力，維護系統管道安全水泵、安全閥、膨脹水箱、水壓差開關、旁通閥；
4、電控系統：負責協調各系統的工作，設置工作參數及顯示壁掛爐的工作狀態控制板、顯示板；
5、其它部件：水壓表、補水閥。
采暖模式工作
開機前：檢測水壓開關是否通（否E1），采暖傳感器、衛浴傳感器是否在正常范圍內（否E3、E4），極限溫度開關是否通（否E7）；
按開機：檢測水流量感應器有沒有信號時；沒有。
①水泵先運行30S，同時檢測風壓開關在連續幾秒內是斷開；（否則E6）；
②風機運行，檢測風壓開關在連續幾秒內是通（否則E6），檢火電極檢測有無信號（有E5）；
③ 電極點火，燃氣閥打開一半（中火）檢火電極檢測到有火時（每次點火8秒，連續三次失敗，顯E2），燃氣閥全部打開（大火）使所有燃燒器著火，然后燃氣閥關到最小（小火），再根據取暖水溫小于設定溫度，則大火燒；到設定溫度，火焰慢慢變少，從火焰標志上看一格一格減少，盡量保持在設定溫度時燃燒；如降到最小火燃燒時，采暖水溫不超過設定溫度5度，電腦板拔碼6在ON時過5分鐘熄火，拔碼6在OFF時不熄火，如降到最小火燃燒時，采暖水溫還是大于設定溫度5度，爐熄火；關閉燃氣閥；
④ 風機延遲30秒關；
⑤ 拔碼6在ON時水泵延遲60秒關，然后停7分鐘運行3分鐘；拔碼在OFF時水泵不停；
⑥拔碼2在ON時直至水溫低于設定溫度15度，拔碼2在OFF時直至水溫低于設定溫度8度，同時過3分鐘后，重新進入啟動程序。
⑦關機時關閉燃氣閥，風機延長30秒關，水泵延長60秒關。
生活熱水模式
在取暖時進入生活用水：（冬天模式）
① 打開水龍頭，水流量感應大于2.5L/min時，顯示屏顯水龍頭，（爐不失火）；
②套管機水泵停止工作；板換機水泵不停，三通閥切換生活用水。
③生活用水溫度小于設定溫度，則大火燒；到設定溫度火焰慢慢變少，從火焰標志上看一格一格減少，盡量保持在設定溫度時燃燒；如小火值偏大，無法保持在設定溫度時，不管設定溫度是多少度，生活用水到68度才熄火。
④關閉水龍頭，顯示屏水龍頭消失，關閉燃氣閥；爐熄火10S。
⑤套管機水泵工作，板換機三通閥再切換取暖；
⑥再按取暖程序重新進入啟動。
燃燒系統
1.燃燒室
功能：引導燃氣、空氣進入燃燒室充分混合燃燒。
燃燒器工作原理
燃氣從噴嘴高速噴出后，引射四周的靜止空氣進入引射器，在引射器內燃氣和被引射進入的一次空氣實現充分混合，并經擴散減速后進入燃燒器頭部，燃氣與空氣的混合氣從頭部火孔噴出被點燃。在燃燒過程中，燃燒器周圍的空氣不斷補充進來，以保證燃氣充分燃燒。
2.煙道
功能：燃燒煙氣排放出壁掛爐，室外空氣進入壁掛爐的通道。
小松鼠壁掛爐采用同軸煙道，內管是煙氣排放，外管是空氣進入通道。
同軸煙道有兩個好處：壓力平衡、空氣預熱。
3、風壓差測試管
功能：檢測壁掛爐煙道內的風壓差。
包括一根文丘里管和一根壓力直管。
文丘里管和風壓直管分別測得壓力進行比較，可以知道煙道內的煙氣流動情況。
4、風壓差開關
功能：向電控系統反饋煙道內的煙氣流動狀況。
風機沒有運行時，煙道內沒有空氣流動，壓力直管和文丘里管的壓力相同，風壓差開關斷開。
風機運行后，煙道內的空氣流動，文丘里管的壓力小于壓力直管的壓力，風壓差開關閉合。
5、燃氣閥
功能：開啟/關閉燃氣供應通道，調節燃氣流量。(中信燃氣閥是直流閥，其他的都是交流閥）
6、點火/火焰檢測電極
功能:(1)發出電火花點燃燃氣。（2）監測燃氣燃燒狀態。
在點火前，壁掛爐檢測一次殘火，如果通過電極感受到火焰信號，則報故障。
點火后，壁掛爐一直監控燃氣燃燒狀況，當感受不到火焰信號，則報故障。點火電極兩端電阻大約是1.2K。
